Новый прибор DCRT-200: инновационный подход к диагностике выключателей

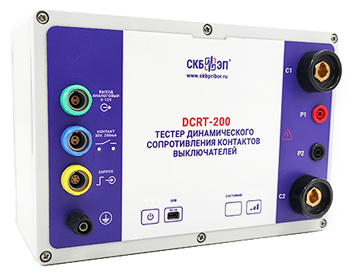

Представляем новейшую разработку — тестер динамического сопротивления контактов выключателей DCRT-200, предназначенный для диагностики дугогасительных контактов элегазовых выключателей методом DCRM (dynamic contact resistance measurement). Прибор DCRT используется как дополнительное оборудование для расширения функционала приборов ПКВ/М7 и ПКВ/У3.0 при диагностике высоковольтных выключателей. Совместная работа DCRT-200 с приборами группы ПКВ обеспечивает полное и детальное тестирование, включая измерение динамического сопротивления контактов.

DCRM — это безразборный метод измерения, который позволяет получить объективную информацию о состоянии дугогасительных контактов выключателя, оценить равномерность их срабатывания и динамику сопротивления в момент переключения. По полученным результатам измерения специалисты могут принять решение о необходимости дальнейшего ремонта.

Прибор не имеет аналогов на российском рынке, и открывает новые возможности для безразборного контроля технического состояния выключателей, обеспечивая высокую точность диагностики.

Основные особенности DCRT-200:

• Оценка остаточной длины тугоплавкой головки дугогасительного контакта: Позволяет точно определить степень износа контактов.
• Оценка состояния поверхности (эрозия) подвижного и неподвижного контакта дугогасительной камеры: Обеспечивает детальный анализ состояния контактов.
• Безразборный метод диагностики: Работа с DCRT-200 не предполагает разбор дугогасительной камеры, что значительно экономит время и ресурсы.
• Представление результатов диагностики в виде графиков: Удобный и наглядный формат для анализа данных.
• Работает от встроенного аккумулятора: Обеспечивает мобильность и удобство использования.

Необходимость регулярного контроля дугогасительных контактов

Длительная и надежная работа высоковольтных элегазовых выключателей, рассчитанных на эксплуатацию до 30 лет, во многом зависит от состояния дугогасительной камеры и дугогасительных контактов. Эти контакты являются ключевым элементом в процессе гашения дуги при операциях включения/отключения и подвержены электродуговой эрозии.

Именно поэтому руководства по эксплуатации, разработанные ведущими производителями (ABB, SIEMENS, AREVA, УЭТМ, ЗЭТО и другие), предписывают обязательный контроль их технического состояния при каждом техническом обслуживании. Более того, согласно зарубежным источникам, рекомендуется проводить проверку методом DCRM ежегодно, так как износ дугогасительных контактов происходит даже в штатном режиме работы и при прерывании токов короткого замыкания. Причём дуга может как уменьшать их размеры, так и повреждать поверхность.

Появление DCRT-200 — это не просто выпуск нового прибора, а существенное расширение инструментов для предупреждающей диагностики и технического обслуживания оборудования. Его внедрение позволит значительно повысить надёжность выключателей, сократить затраты на внеплановый ремонт, а также увеличить срок службы выключателя.

Устройство прошло опытную эксплуатацию и полностью оправдало заявленный функционал с внесением в Госреестр РФ № 95195-25

Заказать продукцию можно на сайте Электронприбор, по телефону +7(499) 648-87-27 или по электронной почте info@electroprogress.ru
